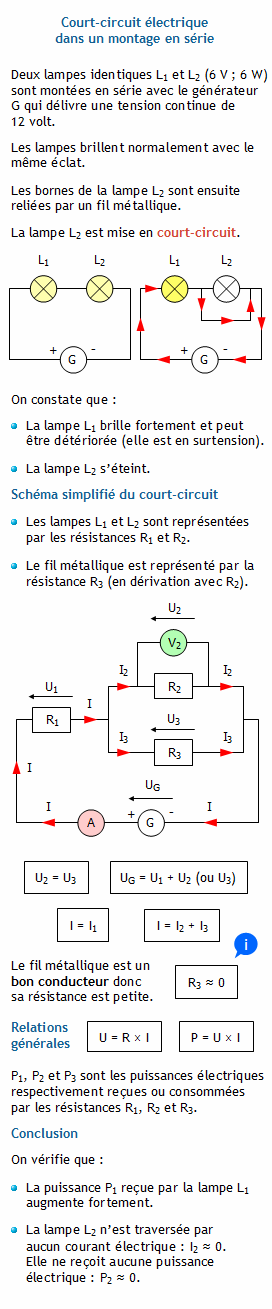

Court-circuit électrique dans un montage en série
1. Calculer la tension électrique, l'intensité du courant électrique et la puissance électrique de deux lampes identiques L1 et L2 montées en série avec le générateur G.
2. Que se passe-t-il si la lampe L2 est court-circuitée ?
Le fil métallique qui relie les bornes de la lampe L2 a une résistance R3 très petite.
Exemple : UG = 12 V ; R1 = R2 = 6 Ω et R3 = 0.01 Ω.

Taper les données

Taper les nombres décimaux avec un point et non une virgule,
exemple : taper 0.65 au lieu de 0,65 (indiquer le 0 avant le point).

Ne pas laisser d'espace vide entre les caractères.

Résistances
(en ohm)

Court-circuit électrique dans un montage en dérivation

Deux lampes identiques L1 et L2 (6 V ; 6 W) sont montées en dérivation avec une pile qui délivre une tension de 6 volt.

Les lampes brillent normalement avec le même éclat.

Les bornes de la lampe L2 sont ensuite reliées par un fil métallique.

La lampe L2 est mise en court-circuit.

On constate que :

  • Les lampes L1 et L2 s’éteignent.
  • La pile chauffe.

Les lampes L1 et L2 sont court-circuitées : elles ne sont traversées par aucun courant électrique.

La pile est court-circuitée : l’intensité du courant qu’elle délivre augmente fortement.

Il y a un risque d’incendie.
